Jaka jest różnica między uchwytami głównymi a uchwytami głównego wyłącznika?

Zrozumienie zasadniczej różnicy: uchwyty główne a uchwyty wyłącznika głównego w dystrybucji energii elektrycznej

W skomplikowanym świecie tablic rozdzielczych i centrów obciążenia często pojawiają się dwa terminy, które są kluczowe dla bezpieczeństwa, funkcjonalności i projektu systemu:Główne uchwytyIKońcówki wyłącznika głównego. Choć mogą brzmieć podobnie, pomieszanie ich może prowadzić do nieprawidłowych specyfikacji, potencjalnych zagrożeń bezpieczeństwa i nieudanych inspekcji. Dzięki ponad dwudziestoletniemu doświadczeniu w branży podzespołów elektrycznych nasz zespół dsWenzhou Kangshuai Electronic Co., Ltd.jest dokładnie zaznajomiony z niuansami różnic pomiędzy tymi podstawowymi składnikami.


W tym przewodniku szczegółowo omówimy ich definicje, zastosowania, parametry techniczne i krytyczne czynniki decydujące o tym, kiedy należy używać jednego, a nie drugiego. Zrozumienie tego rozróżnienia ma fundamentalne znaczenie dla elektryków, inżynierów, wykonawców i specjalistów ds. zaopatrzenia, którzy określają i z którymi współpracująUchwyty do panelicodziennie. Zaangażowanie naszej fabryki w precyzyjną produkcję gwarantuje, że każdy wyprodukowany przez nas występ spełnia najwyższe standardy w zakresie łączności i bezpieczeństwa, czyli zasada, która przyświeca naszym objaśnieniom.


products



Spis treści


Co to są panele z wyłącznie występami głównymi (MLO)? Dogłębna analiza techniczna

W dziedzinie systemów dystrybucji energii elektrycznej zrozumienie dokładnej funkcji i zastosowania panelu Main Lug Only ma fundamentalne znaczenie dla bezpiecznych i zgodnych z przepisami instalacji. Jako podstawowy element wyprodukowany z precyzją w naszej fabryce, Wenzhou Kangshuai Electronic Co., Ltd., panel tylko z głównym zaczepem, reprezentuje specyficzną filozofię projektowania skupiającą się na dystrybucji, a nie na podstawowej ochronie. W swej istocie panel MLO jest obudową elektryczną mieszczącą system szyn zbiorczych i miejsca na wyłączniki wieloodgałęzieniowe, ale celowo pomija w swoim zespole główne urządzenie zabezpieczające nadprądowe (OCPD).


„Główne uchwyty” to dokładnie wytrzymałe punkty końcowe o wysokim natężeniu, w których dochodzące przewody zasilające ze źródła poprzedzającego są fizycznie i elektrycznie połączone. Przewody te są już zabezpieczone oddzielnym rozłącznikiem i wyłącznikiem automatycznym, który można umieścić w zespole licznika-głównego, tablicy rozdzielczej lub zdalnym panelu, który służy jako sprzęt serwisowy obiektu. Podstawową i jedyną rolą panelu MLO jest działanie jako scentralizowany punkt dystrybucji, pobierający pojedyncze zasilanie o dużej mocy i efektywnie dzielący go na wiele mniejszych, chronionych obwodów oświetlenia, gniazdek, maszyn lub innych obciążeń. Nasze dziesięciolecia doświadczenia w produkcji tych krytycznych interfejsów połączeniowych, naszych uchwytów do paneli, nauczyły nas, że ich niezawodność nie podlega negocjacjom, ponieważ wytrzymują pełny ciągły prąd wszystkich połączonych obciążeń.


Szczegółowa anatomia i ścieżka elektryczna panelu MLO

Aby w pełni zrozumieć panel MLO, należy zwizualizować ścieżkę elektryczną. Zasilanie wchodzi do obudowy poprzez kanał lub kabel. Te nieprzerwane przewody zasilające lub zasilające — zwykle miedź lub aluminium o dużej średnicy — są prowadzone bezpośrednio do głównych końcówek, które są bezpiecznie zamontowane na systemie szyn zbiorczych panelu i stanowią jego początek. Na tej ścieżce w skrzynce nie ma wyłącznika przerywającego ani bezpiecznika. Bramą są same występy, które nasza fabryka skrupulatnie obrabia i płyty. Po zakończeniu prąd przepływa z końcówek do głównych szyn zbiorczych, które są zwykle wykonane z ocynowanej miedzi lub aluminium i biegną pionowo (w panelu mieszkalnym) lub poziomo przez obudowę.


Te szyny zbiorcze mają znormalizowane punkty połączeń, w których zatrzaskują się wyłączniki poszczególnych odgałęzień. Każdy wyłącznik chroni następnie swój dedykowany obwód. Taka architektura oznacza, że ​​całe obciążenie panelu, od pojedynczego 15-amperowego obwodu oświetleniowego do łącznego poboru dwudziestu takich obwodów, przechodzi przez te główne występy. Dlatego też nasze specyfikacje produkcyjne dla uchwytów do paneli panelowych w zastosowaniach MLO traktują priorytetowo kilka kluczowych czynników wykraczających poza podstawową przewodność, które omówimy na szczegółowej liście.


Krytyczne uwagi dotyczące projektu i specyfikacji głównych uchwytów MLO

  • Dopasowanie natężenia prądu z ochroną upstream:Najważniejszą specyfikacją jest ciągły prąd znamionowy końcówki. Musi być przystosowany do natężenia prądu równego lub większego zarówno od wartości znamionowej urządzenia zabezpieczającego znajdującego się powyżej (wyłącznik zasilania), jak i obciążalności szyn zbiorczych panelu. Na przykład, jeśli panel jest zasilany przez wyłącznik 200 A wykorzystujący przewody miedziane 3/0 AWG, główne końcówki muszą być przystosowane do obciążenia co najmniej 200 A. Nasze standardowe uchwyty do paneli są dostępne w pełnym zakresie od 70 A do 600 A, aby pokryć wszystkie typowe zastosowania. Zainstalowanie panelu 200 A z szynami zbiorczymi o natężeniu 200 A przy użyciu głównych końcówek o natężeniu jedynie 125 A jest poważnym błędem; tworzy to niebezpieczne wąskie gardło.
  • Kompatybilność przewodów i integralność momentu obrotowego:Uchwyty MLO muszą być dostosowane do określonego rozmiaru i materiału podajników przychodzących. Nasze końcówki są wyraźnie oznaczone zakresem podwójnego drutu (np. #2 AWG do 250 kcmil) i są certyfikowane do stosowania zarówno z przewodami miedzianymi (CU), jak i aluminiowymi (AL), jeśli są prawidłowo zainstalowane. Specyfikacja momentu obrotowego dla śrub zaciskowych jest najważniejsza. Tę wartość stemplujemy bezpośrednio na korpusie występu. Zbyt mały moment dokręcający prowadzi do powstania połączenia o wysokiej rezystancji, co powoduje miejscowe nagrzewanie, które może pogorszyć izolację i ostatecznie doprowadzić do awarii. Nadmierne dokręcenie może spowodować zerwanie gwintu, pęknięcie korpusu końcówki lub zmiażdżenie żył przewodnika, zmniejszając ich efektywne pole przekroju poprzecznego. Nasza fabryka wykorzystuje skalibrowane narzędzia i rygorystyczne kontrole jakości, aby mieć pewność, że każdy występ spełnia określone specyfikacje mechaniczne.
  • Wydajność cieplna i rozpraszanie ciepła:Pod pełnym obciążeniem wszystkie połączenia elektryczne generują pewną ilość ciepła ze względu na wrodzony opór. Wysokiej jakości uchwyty zostały zaprojektowane tak, aby to zminimalizować. Projektujemy nasze uchwyty do płyt panelowych o wystarczającej masie i powierzchni, aby działały jak radiator, bezpiecznie rozpraszając energię cieplną do otaczającego powietrza i szyn zbiorczych. Wybór powłoki – zazwyczaj elektrocynowej zamiast korpusu ze stopu miedzi – ma kluczowe znaczenie. Pokrycie to zapobiega utlenianiu powierzchni stykowych, utrzymując połączenie o niskiej rezystancji przez dziesięciolecia. W szczególności utlenianie drutów aluminiowych może spowodować utworzenie warstwy o dużej oporności, generującej ciepło, co sprawia, że ​​odpowiednie pokrycie galwaniczne i związek przeciwutleniający (jeśli określono) są niezbędne dla zakończeń AL.
  • Konfiguracja fizyczna i montaż:Uchwyty MLO są dostępne w różnych stylach fizycznych. Najczęściej spotykane są uchwyty „ułożone w stos” lub „w linii” dla każdej fazy i przewodu neutralnego, przykręcane bezpośrednio do końców szyn zbiorczych. Mogą mieć pojedynczy lub podwójny otwór końcowy na każdy przewód. Elementy montażowe (śruby, nakrętki, podkładki) muszą być wykonane z odpowiedniego materiału i wytrzymałości. Nasze uchwyty są dostarczane jako kompletne zestawy z całym niezbędnym osprzętem, wstępnie zmontowane, jeśli to możliwe, w celu zapewnienia prawidłowej instalacji. Mechaniczne połączenie z szyną zbiorczą musi być tak wytrzymałe, jak samo połączenie przewodowe; luźne połączenie szyn zbiorczych może być równie niebezpieczne jak luźne zakończenie przewodu.
  • Zgodność i lista:Wszystkie końcówki główne muszą posiadać dopuszczenie uznanego laboratorium badawczego, takiego jak UL (Underwriters Laboratories) lub CSA, do stosowania w sprzęcie elektrycznym. Muszą być zgodne z normami takimi jak UL 486A-B (dla złączy przewodów) i być odpowiednie dla środowiska (wewnątrz, na zewnątrz, w wilgotnych miejscach). Nasze produkty posiadają niezbędne atesty, dzięki czemu producenci paneli i użytkownicy końcowi mają pewność co do ich bezpieczeństwa i wydajności. Prowadzimy kompleksową dokumentację wszystkich naszych uchwytów do paneli, aby spełnić wymagania naszych klientów w zakresie zgodności.

Typowe i specjalistyczne zastosowania paneli MLO

Zastosowanie paneli MLO jest szeroko rozpowszechnione w scenariuszach, w których dystrybucja energii elektrycznej jest oddzielona od ochrony wejść serwisowych. W typowym domu jednorodzinnym głównym odłącznikiem sieciowym może być wyłącznik 200 A w zestawie licznika zewnętrznego z licznikiem głównym. Stamtąd zestaw przewodów biegnie do podpanelu wewnątrz garażu lub piwnicy, który jest panelem MLO. Ten podpanel zasila obwody odgałęzione domu. W zastosowaniach komercyjnych i przemysłowych aplikacja zwiększa się.


Duży obiekt może mieć główną rozdzielnicę 4000 A. Stamtąd kilka zasilaczy o natężeniu 400 lub 600 A prowadzi do odległych paneli dystrybucyjnych MLO zlokalizowanych w pobliżu skupisk odbiorów, na przykład na różnych piętrach produkcyjnych lub w skrzydłach biur. To podejście oparte na „panelu dystrybucyjnym” zmniejsza spadek napięcia i upraszcza okablowanie. Innym wyspecjalizowanym zastosowaniem są konfiguracje transferu generatorów. Podpanel obciążenia krytycznego (zasilany z automatycznego przełącznika zasilania) jest często panelem MLO. Jego zabezpieczeniem i rozłączeniem na dopływie zajmuje się przełącznik zasilania i główny panel serwisowy.


Naszą rolą jest dostarczanie uchwytów do paneli, które stanowią niezawodne serce różnorodnych instalacji MLO, zapewniając, że wszędzie tam, gdzie zachodzi potrzeba czystego i bezpiecznego podziału mocy, punkt połączenia spełni zadanie. Nasz zespół inżynierów ściśle współpracuje z konstruktorami paneli, aby dostosować konfiguracje oczek do tych zróżnicowanych i wymagających środowisk.


Co to są panele z uchwytem głównego wyłącznika (MBL)? Zintegrowane rozwiązanie serwisowe

W przeciwieństwie do rozproszonego modelu ochrony paneli MLO, panel Main Breaker Lug ucieleśnia zasadę zintegrowanego sterowania i bezpieczeństwa. Panel tego typu łączy funkcje wejścia serwisowego, podstawowego zabezpieczenia nadprądowego, głównego rozłącznika i dystrybucji obwodów w jednej, niezależnej obudowie. „Występy głównego wyłącznika” to w szczególności punkty końcowe umieszczone po stronie linii (po stronie sieci) zintegrowanego głównego wyłącznika.


Dochodzące przewody serwisowe z licznika mediów lub transformatora podłącza się bezpośrednio do tych końcówek. Zintegrowany wyłącznik główny — duży, termiczno-magnetyczny lub elektroniczny wyłącznik — zapewnia wówczas najważniejsze funkcje ochrony przed przeciążeniem i zwarciem dla całego panelu oraz służy jako wyłącznik awaryjny i konserwacyjny dla całego zasilania dalej. Strona obciążenia tego głównego wyłącznika jest podłączona do systemu szyn zbiorczych pola, który następnie zasila poszczególne wyłączniki odgałęzione. Taka konstrukcja oznacza, że ​​sam panel jest sklasyfikowany jako „nadający się do użytku jako sprzęt serwisowy” (SUSE), co jest krytycznym oznaczeniem NEC. W Wenzhou Kangshuai Electronic Co., Ltd. produkujemy występy stanowiące integralną część głównych zespołów wyłącznika. Nasze zrozumienie podwójnej roli – zarówno wysokoprądowego punktu końcowego, jak i krytycznej części ścieżki prądowej urządzenia zabezpieczającego – wpływa na każdy aspekt naszego procesu produkcyjnego uchwytów do płyt panelowych.


Szczegółowa anatomia i schemat ochrony panelu głównego wyłącznika

Ścieżka elektryczna w panelu MBL ma celowe i chronione miejsce przerwania. Zasilanie sieciowe wchodzi do obudowy i jest natychmiast kierowane do występów głównego wyłącznika po stronie linii. Występy te stanowią część stałego zespołu wewnętrznego wyłącznika. Z tych występów prąd przepływa przez wewnętrzne styki wyłącznika, elementy czujnikowe i mechanizm wyzwalający. W normalnych warunkach styki są zwarte, a moc przepływa do zacisków obciążenia wyłącznika, które są podłączone do głównych szyn zbiorczych pola. Jeśli usterka (zwarcie) wystąpi w dowolnym miejscu poniżej lub jeśli całkowite obciążenie przekracza wartość znamionową wyłącznika przez dłuższy czas (przeciążenie), wewnętrzny mechanizm zadziała, wymuszając otwarcie styków i odłączenie całego zasilania szyn zbiorczych i każdego obwodu odgałęzionego. Ta zintegrowana konstrukcja zapewnia jasną hierarchię bezpieczeństwa.


Główny wyłącznik chroni szyny zbiorcze i pola zasilające do dalszych podpaneli. Każdy wyłącznik odgałęziony chroni swoje specyficzne okablowanie obwodu i obciążenie. Dlatego też występy po stronie przewodu głównego wyłącznika są pierwszym punktem styku niezabezpieczonej sieci energetycznej. Ich integralność jest absolutna, ponieważ jakakolwiek awaria w tym przypadku – taka jak luźne połączenie powodujące wyładowanie łukowe – wystąpi przed zabezpieczeniem głównego wyłącznika i może prowadzić do zdarzenia katastrofalnego. Właśnie dlatego nasza fabryka poddaje uchwyty do tablic rozdzielczych przeznaczone do zastosowań w wyłącznikach głównych jeszcze bardziej rygorystycznym testom pod kątem cykli termicznych i wytrzymałości na zwarcia.


Krytyczne uwagi dotyczące projektu i specyfikacji uchwytów wyłącznika głównego

  • Zsynchronizowana obciążalność prądowa z wartością znamionową wyłącznika:Występy nie są oddzielnym elementem z niezależną oceną; ich obciążalność prądowa jest nierozerwalnie powiązana i certyfikowana jako część zespołu głównego wyłącznika. 200-amperowy wyłącznik główny będzie miał końcówki o obciążalności 200 amperów. Należy jednak pamiętać, że niektóre wyłączniki główne mają końcówki znamionowe „100%”, co oznacza, że ​​mogą przenosić 100% prądu znamionowego w sposób ciągły, podczas gdy inne są przystosowane do obciążenia ciągłego wynoszącego 80% (wymagając, aby obciążenie ciągłe nie przekraczało 80% wartości znamionowej wyłącznika). Nasze arkusze danych technicznych zintegrowanych zespołów wyraźnie określają tę charakterystykę roboczą. Fizyczny rozmiar i materiał występu muszą wytrzymać przepuszczaną energię maksymalnego prądu zwarciowego, dopóki wyłącznik go nie usunie, co wiąże się ze znacznymi siłami elektromagnetycznymi i ciepłem.
  • Przyłącze przewodów serwisowych:Do tych końcówek należy podłączyć określone przewody wejściowe instalacji, które często są dostarczane przez dostawcę lub instalatora. Są zazwyczaj większe niż okablowanie odgałęzione i mogą być aluminiowe ze względu na koszty w przypadku większych usług. Nasze końcówki w głównych zespołach wyłączników są zaprojektowane dla pełnego zakresu rozmiarów przewodów serwisowych i mają oznaczenie AL/CU. Często stosujemy takie elementy, jak ząbkowane powierzchnie stykowe i podkładki Belleville (tarczowe), aby utrzymać siłę zacisku w czasie, przeciwdziałając cyklom rozszerzalności cieplnej i kurczenia się przewodów aluminiowych.
  • Integracja z mechanizmem wyłącznika:W przeciwieństwie do samodzielnych końcówek MLO, końcówki wyłącznika głównego stanowią stałą, nieusuwalną część wewnętrznej ścieżki prądowej wyłącznika. Ich połączenie elektryczne z ruchomymi stykami i wyzwalaczem termomagnetycznym musi mieć znikomy opór. Nasz proces produkcyjny zapewnia monolityczne lub doskonale spawane połączenie pomiędzy końcówką oczkową a wewnętrzną szyną wyłącznika. Każdy słaby punkt mógłby spowodować miejscowe nagrzewanie, które wyłącznik termiczny wyłącznika mógłby błędnie zinterpretować lub nie wykryć dokładnie, pogarszając jego funkcję ochronną.
  • Ograniczenia przestrzenne i współczynnik kształtu:Wyłączniki główne, szczególnie przy większych natężeniach prądu, są urządzeniami o dużych rozmiarach fizycznych. Występy muszą być rozmieszczone tak, aby uwzględnić promień zgięcia dużych kabli serwisowych w często zatłoczonym przedziale serwisowym panelu. Projektujemy orientację występów (np. pionową lub poziomą) i długość kołków, aby ułatwić prawidłowy montaż. W niektórych konstrukcjach wyłącznik główny jest instalowany na końcu szyny po przeciwnej stronie niż wyłączniki odgałęzień, tak aby występy znajdowały się na górze lub na dole panelu. Nasi inżynierowie współpracują z projektantami paneli, aby zoptymalizować ten układ.
  • Opcje przelotowe i tylko z końcówkami:Powszechnym wariantem jest „główny wyłącznik z przelotowymi występami”. Panel ten posiada standardowy wyłącznik główny, ale po stronie obciążenia tego wyłącznika posiada także dodatkowy zestaw występów (uchów przelotowych). Umożliwiają one podłączenie dużego przewodu w celu zasilania panelu dodatkowego bez konieczności odłączania szyn zbiorczych. Jest to czysta i zgodna z kodem metoda. Ponadto niektóre główne panele wyłączników oferują wersję głównego przedziału wyłącznika z „tylko uchwytami”, która zasadniczo jest sekcją MLO, ale nadal znajduje się ona za głównym wyłącznikiem i jest przez niego chroniona w tej samej obudowie – co stanowi kluczową różnicę w porównaniu z prawdziwym samodzielnym panelem MLO.


Podstawowe zastosowania i implikacje kodowe głównych paneli wyłącznikowych

Panel MBL to niekwestionowany standard w wyposażeniu budynków mieszkalnych, komercyjnych i przemysłu lekkiego – w tym miejscu kończy się odpowiedzialność przedsiębiorstwa użyteczności publicznej, a zaczyna właściciel budynku. Artykuł 230 krajowego kodeksu elektrycznego (NEC) określa wymagania dotyczące sprzętu serwisowego, a pojedynczy główny wyłącznik zapewniający odłączenie usług jest najpowszechniejszym i najprostszym sposobem spełnienia wymagań. W domu jest to płyta główna w piwnicy lub garażu. W małym budynku komercyjnym może to być panel 400 A w pomieszczeniu gospodarczym. Oprócz odłączania usług, jego zintegrowany charakter zapewnia znaczne korzyści w zakresie bezpieczeństwa i wygody dla elektryków i osób udzielających pierwszej pomocy: znajduje się tam jeden, wyraźnie oznakowany przełącznik, który wyłącza całą energię w budynku (z wyjątkiem wszelkich oddzielnych źródeł). Dla producentów paneli zaopatrujących się w komponenty, użycie wstępnie zmontowanego zespołu wyłącznika głównego z naszymi zintegrowanymi uchwytami do paneli zapewnia montaż na liście UL, upraszczając ich własny proces wystawiania list.


Nasza fabryka wspiera tych konstruktorów, dostarczając nie tylko komponenty, ale także raporty z testów i dokumentację certyfikacyjną, która potwierdza zgodność zespołu z normami takimi jak UL 67 (płyty panelowe) i UL 489 (wyłączniki kompaktowe). Niezawodność, jaką zapewniamy każdemu występowi, wspiera nadrzędną funkcję bezpieczeństwa całego głównego panelu wyłączników, a odpowiedzialność, którą w Wenzhou Kangshuai Electronic Co., Ltd. traktujemy z najwyższą powagą.


Jakie są kluczowe różnice w działaniu i bezpieczeństwie? Kompleksowa analiza porównawcza

Chociaż zarówno panele MLO, jak i MBL służą do dystrybucji energii elektrycznej, obecność lub brak zintegrowanego głównego urządzenia zabezpieczającego przed przetężeniem stwarza głębokie różnice w ich działaniu, instalacji, profilu bezpieczeństwa i traktowaniu regulacyjnym. Różnice te nie mają jedynie charakteru akademickiego; dyktują rzeczywiste praktyki elektrykom, inspektorom, inżynierom i kierownikom obiektów. Czerpiąc z naszego bogatego doświadczenia w dostarczaniu uchwytów do płyt panelowych dla obu konfiguracji, w Wenzhou Kangshuai Electronic Co., Ltd. możemy wyrazić te rozróżnienia z praktyczną przejrzystością.


W poniższej szczegółowej tabeli porównawczej i późniejszej analizie przedstawiono te krytyczne obszary. Zrozumienie ich jest niezbędne do określenia prawidłowego typu panelu i zapewnienia bezpiecznej, zgodnej z przepisami instalacji, która będzie działać niezawodnie przez cały okres użytkowania. Naszym zaangażowaniem jest dostarczanie komponentów, które spełniają różne wymagania każdego zastosowania, niezależnie od tego, czy jest to rola wyłącznie przenoszenia mocy w przypadku występu MLO, czy rola występu głównego wyłącznika z zabezpieczeniem wejścia.


Aspekt porównania Panel tylko z głównymi występami (MLO). Panel z uchwytem głównego wyłącznika (MBL).
1. Podstawowa funkcja i rola w systemie Czysty węzeł dystrybucyjny.Jego jedyną funkcją jest podzielenie pojedynczego, już zabezpieczonego źródła zasilania na wiele obwodów odgałęzionych. Jest pośrednikiem w łańcuchu mocy. Wejście do usług i zintegrowana dystrybucja.Pełni funkcję punktu rozgraniczającego pomiędzy okablowaniem użyteczności publicznej a okablowaniem obiektu, zapewniając podstawową ochronę, rozłączenie i dystrybucję w jednym urządzeniu.
2. Lokalizacja zabezpieczenia nadprądowego dla zasilaczy panelowych Wyłącznie Upstream.Przewody zasilające panel MLO są chronione tylko u źródła – wyłącznikiem znajdującym się powyżej. Odcinek kabla od tego wyłącznika do końcówek MLO nie ma lokalnego zabezpieczenia. Usterka w tym kablu będzie polegać na tym, że wyłącznik znajdujący się powyżej będzie ją usuwał, co może mieć wyższą nastawę wyłączania ze względu na potrzeby koordynacji. Zintegrowany i lokalny.Główny wyłącznik zapewnia bezpośrednie zabezpieczenie nadprądowe przewodów zasilających dokładnie w miejscu ich zakończenia. Usterka na występach lub bezpośrednio za nią jest usuwana przez sam wyłącznik główny.
3. Lokalizacja głównego rozłącznika i procedura awaryjna Zdalny.Aby odłączyć zasilanie od całego panelu MLO w celu konserwacji lub sytuacji awaryjnej, personel musi zlokalizować i uruchomić odłącznik znajdujący się przed panelem. Może to mieć miejsce w innym pomieszczeniu, na innym piętrze lub w zamkniętym pomieszczeniu gospodarczym, co może powodować niebezpieczne opóźnienia. Lokalnie i natychmiastowo.Główny rozłącznik znajduje się na przodzie panelu. W sytuacji awaryjnej każdy może szybko zidentyfikować i wyłączyć główny wyłącznik, aby wyłączyć całą moc w panelu i podłączonych do niego odbiornikach. Jest to funkcja o krytycznym znaczeniu dla bezpieczeństwa życia.
4. Wymagania i oznakowanie Kodeksu NEC Musi być oznaczone „Tylko główne zaczepy” lub równoważne.NEC wymaga, aby to oznaczenie ostrzegało personel, że w obudowie nie ma rozłączenia. Nie NADAJE SIĘ DO UŻYCIA JAKO SPRZĘT SERWISOWY, chyba że jest wyraźnie wymieniony i skonfigurowany jako taki (rzadko). Jego montaż regulują przepisy dotyczące podpaneli i zasilaczy (art. 215, 408 NEC). Oznaczone jako „Nadaje się do użytku jako sprzęt serwisowy” (SUSE).Musi spełniać wszystkie zasady dotyczące sprzętu serwisowego zawarte w artykule 230 NEC, w tym wymagania dotyczące przestrzeni roboczej, prześwitów i uziemienia/połączenia. Główną oceną wyłącznika jest ocena serwisowa.
5. Koordynacja systemu i selektywne wyłączanie Umożliwia lepszą koordynację.Inżynier może selektywnie dobrać wyłącznik zasilania poprzedzającego, tak aby był większy niż parametry znamionowe magistrali panelu MLO, aby uwzględnić przyszły wzrost obciążenia lub tak skoordynować wyłączanie, aby zwarcie odgałęzienia nie spowodowało wyłączenia głównego zasilania. „Brak” głównego panelu MLO jest cechą zapewniającą elastyczność projektowania systemu. Koordynacja odbywa się z dostawą mediów.Charakterystyka wyłączania głównego wyłącznika musi być skoordynowana z urządzeniami zabezpieczającymi znajdującymi się powyżej. Koordynacja dalszych prac odbywa się pomiędzy wyłącznikiem głównym i wyłącznikami odgałęzionymi. Poważna awaria gałęzi może spowodować wyłączenie zasilania głównego, powodując całkowite zaciemnienie panelu.
6. Analiza kosztów i wartości Niższy koszt początkowy panelu.Sam panel jest zwykle tańszy, ponieważ nie ma w nim głównego zespołu wyłącznika. Nie uwzględnia to jednak niezbędnych kosztów oddzielnego sprzętu odłączającego poprzedzającego. Całkowity koszt instalacji może być podobny lub wyższy w zależności od sposobu podłączenia do urządzenia nadrzędnego. Wyższy początkowy koszt panelu, ale wartość kompleksowa.Koszt panelu obejmuje główny wyłącznik. W przypadku nowego budownictwa lub pojedynczego punktu serwisowego jest to często najbardziej ekonomiczne i proste rozwiązanie, łączące wszystkie wymagane funkcje.
7. Przestrzeń fizyczna i układ w obudowie Maksymalizuje przestrzeń dla obwodów odgałęzionych.Ponieważ nie ma miejsca na duży wyłącznik główny, w panelu MLO często można zmieścić więcej wyłączników odgałęzionych w tej samej obudowie fizycznej. Jest to główna zaleta w przypadku modernizacji lub zastosowań o ograniczonej przestrzeni. Przestrzeń współdzielona z urządzeniem głównym.Główny wyłącznik zajmuje miejsce, zazwyczaj od dwóch do czterech górnych miejsc w panelu mieszkalnym. Zmniejsza to liczbę dostępnych miejsc na wyłączniki odgałęzień, co czasami wymaga większego panelu lub podpanelu.
8. Wartość wytrzymywania prądu zwarciowego Zależnie od zabezpieczenia na wejściu.Panel MLO i jego końcówki muszą mieć wartość znamionową przerywania (IR) lub wartość wytrzymałości (SCCR) wystarczającą dla dostępnego prądu zwarciowego w jego lokalizacji. Wartość ta jest niezależna, ale musi być >= wartością znamionową wyłącznika poprzedzającego. Zintegrowana ocena.Wartość znamionowa wyłącznika głównego (np. 22 kA, 65 kA, 100 kA) określa zdolność panelu do prądu zwarciowego. W ramach tego zespołu testowane są występy i szyna, aby wytrzymać siły magnetyczne i ciepło powstałe w wyniku zwarcia, dopóki wyłącznik go nie usunie.

Głębokie zanurzenie się w bezpieczeństwie i implikacjach praktycznych

Konsekwencje dla bezpieczeństwa wynikają bezpośrednio z różnicy w „lokalnym rozłączeniu”. W obiekcie komercyjnym elektryk pracujący przy podpanelu MLO musi polegać na procedurze blokowania/oznaczania (LOTO) w zdalnej lokalizacji. Jeśli odłączenie nie znajduje się pod ich wyłączną kontrolą (np. zasila inne obciążenia), ryzyko jest wyższe. Dzięki panelowi MBL odłączenie jest na miejscu, widoczne i możliwe do kontrolowania. Z punktu widzenia bezpieczeństwa pożarowego zwarcie łukowe na głównych występach panelu MLO może być poważniejsze, ponieważ wyłącznik znajdujący się przed panelem może mieć dłuższy czas wyłączenia (ze względu na celowe opóźnienie czasowe dla koordynacji) niż wyłącznik główny w przypadku zwarcia na własnych zaciskach. W praktyce rozwiązywanie problemów wygląda inaczej. W panelu MBL, jeśli nastąpi utrata całego zasilania, pierwszą kontrolą jest główny wyłącznik. W systemie z panelem MLO utrata całkowita wymaga sprawdzenia zdalnego urządzenia nadrzędnego.


Nasza fabryka projektuje uchwyty do paneli panelowych w celu ograniczenia ryzyka awarii w obu scenariuszach, ale architektura systemu narzuca protokoły bezpieczeństwa, których należy przestrzegać. Ostatecznie wybór między MLO a MBL nie polega na tym, co jest powszechnie „lepsze”, ale na tym, co jestprawidłowydla konkretnego projektu układu elektrycznego. Nasza wiedza gwarantuje, że występy stanowiące serce każdego z nich zostały zaprojektowane pod kątem optymalnej wydajności i bezpieczeństwa w ich zamierzonej roli.


Jak wybrać pomiędzy uchwytami głównymi a uchwytami wyłącznika głównego dla swojego projektu? Przewodnik po specyfikacji krok po kroku

Wybór odpowiedniej konfiguracji panelu — MLO lub MBL — to kluczowa decyzja wpływająca na bezpieczeństwo, koszty, funkcjonalność i zgodność. Nie jest to subiektywna preferencja, ale systematyczne ustalenie oparte na jednoliniowym schemacie elektrycznym projektu, wymaganiach kodowych i ograniczeniach praktycznych. W Wenzhou Kangshuai Electronic Co., Ltd. nasz zespół wsparcia technicznego codziennie prowadzi klientów przez ten proces decyzyjny, ponieważ ma to bezpośredni wpływ na rodzaj uchwytów i zespołów do paneli, które muszą zamówić w naszej fabryce. Poniższy obszerny przewodnik krok po kroku powstał w oparciu o nasze dwudziestoletnie doświadczenie w branży i ma na celu pomóc inżynierom, wykonawcom i konstruktorom rozdzielnic w dokonaniu świadomego i prawidłowego wyboru.


Krok 1: Zdefiniuj hierarchiczną pozycję panelu w systemie elektrycznym

To jest podstawowe pierwsze pytanie. Narysuj lub przejrzyj schemat jednokreskowy systemu.Zapytaj: Czy ten panel jest PIERWSZYM punktem podłączenia po liczniku mediów lub wtórnym transformatorze?

  • Jeśli TAK → Wybierz Panel WYŁĄCZNIKA GŁÓWNEGO (MBL).NEC generalnie wymaga, aby środki odłączające usługi znajdowały się w łatwo dostępnym miejscu, a pojedynczy główny wyłącznik w panelu jest najpopularniejszym i zgodnym rozwiązaniem. Ten panel będzie Twoim „głównym panelem serwisowym” lub „sprzętem serwisowym”. Wartość znamionowa głównego wyłącznika (np. 200 A, 400 A) określa całkowitą zdolność serwisową dla tej części budynku.
  • Jeśli NIE → Przejdź do kroku 1b.Panel jest zasilany z innego panelu lub rozdzielnicy znajdującej się na terenie obiektu.
Zapytaj (Krok 1b): Czy ten panel jest zasilany z innego urządzenia zabezpieczającego (wyłącznika lub wyłącznika bezpiecznikowego) w tym samym budynku lub konstrukcji?
  • Jeśli TAK → Wybierz Panel TYLKO GŁÓWNE USZY (MLO).Panel ten będzie „podpanelem” lub „panelem dystrybucji”. Jedynym źródłem zabezpieczenia nadprądowego i rozłączenia jest urządzenie nadrzędne, które je zasila. Panel MLO stanowi rozszerzenie możliwości tego urządzenia nadrzędnego, zapewniając więcej przestrzeni na obwody w dogodnej lokalizacji.

Nasza uwaga:Ten krok wydaje się prosty, ale błędne zastosowanie w tym przypadku jest częstym naruszeniem kodu. Widzieliśmy opóźnienia w projektach, ponieważ zainstalowano panel MLO tam, gdzie wymagany był sprzęt serwisowy. Nasza dokumentacja dotycząca uchwytów do tablic panelowych zawsze wyjaśnia ich przeznaczenie w sprzęcie firmy SUSE lub innej firmy.


Krok 2: Przeprowadź szczegółowy przegląd wymagań dotyczących kodeksu, użyteczności i uprawnień właściwych (AHJ).

Lokalne zmiany w NEC i szczegółowe przepisy dotyczące przedsiębiorstw użyteczności publicznej mogą mieć pierwszeństwo przed ogólnymi wytycznymi.

  • Maksymalna liczba rozłączeń:NEC 230.71 umożliwia podłączenie do sześciu rozłączników serwisowych w oddzielnych obudowach. Jeśli w Twoim projekcie zastosowano pojedynczy wyłącznik główny (MBL), po prostu przestrzegasz zasady „jednego rozłączenia”. Jeśli rozważasz wiele paneli MLO zasilanych bezpośrednio z kranów licznikowych (aplikacja „reguły kranu”), musisz upewnić się, że nie przekracza ich sześć, a każdy z nich może wymagać zgrupowania. Jest to złożony projekt; pojedynczy panel MBL jest prostszy i często preferowany przez inspektorów.
  • Wymagania dotyczące pomiaru mediów:Niektóre zakłady energetyczne wymagają pojedynczego, widocznego zewnętrznego odłącznika dla swoich załóg. Często przybiera to formę kombinacji licznika i głównego. W tym przypadku panel wewnętrzny jestwymaganybyć panelem MLO zasilanym z wyłącznika w magistrali licznika. Nie można umieścić drugiego głównego wyłącznika poniżej (tworzącego „podwójne dotknięcie” ochrony) bez specjalnej inżynierii.
  • Lokalne poprawki AHJ:Zawsze należy to sprawdzić u lokalnego inspektora ds. instalacji elektrycznych. W niektórych jurysdykcjach obowiązują szczegółowe zasady dotyczące typów paneli w określonych miejscach (np. wymagające odłączenia głównego w pomieszczeniach poszczególnych najemców).

Nasza rola:Zapewniamy, że nasze uchwyty do paneli do zastosowań MLO i MBL posiadają niezbędne atesty UL (UL 486, UL 67), które są powszechnie uznawane przez AHJ, co eliminuje jedną zmienną z listy kontrolnej zgodności.


Krok 3: Ocena czynników bezpieczeństwa, konserwacji i wygody obsługi

Oprócz minimalnych wymagań dotyczących kodu należy wziąć pod uwagę czynniki ludzkie związane z obsługą i konserwacją systemu.

  • Łatwość awaryjnego wyłączania:Czy w przypadku pożaru lub wypadku można szybko odciąć zasilanie? Panel MBL z wyraźnie oznakowanym lokalnym wyłącznikiem głównym jest lepszy. Czy w przypadku panelu MLO odłącznik zasilania znajduje się bezpośrednio obok i jest jednoznacznie oznaczony? Jeśli rozłącznik znajduje się 30 metrów dalej w zamkniętym pomieszczeniu, wybierz panel MBL lub przenieś rozłącznik.
  • Procedury Lockout/Tagout (LOTO):W celu rutynowej konserwacji panelu podrzędnego elektryk musi zablokować przewód zasilający znajdujący się przed nim. Jeśli to urządzenie nadrzędne zasila także inne obciążenia krytyczne (takie jak serwerownia lub linia produkcyjna), uzyskanie wyłączenia może być trudne. Panel MLO w takim scenariuszu ze współdzielonym dostawcą może powodować problemy operacyjne. Czasami użycie panelu MBL zasilanego z zasilacza (choć jest to nietypowe) może zapewnić wydzielony lokalny punkt LOTO, ale wymaga to starannej koordynacji krzywych zadziałania wyłącznika.
  • Przyszła rozbudowa i zarządzanie obciążeniem:Pojemność podpanelu MLO jest ograniczona rozmiarem wyłącznika podajnika i przewodów. Modernizacja może wymagać wyciągnięcia nowych podajników i wymiany wyłącznika poprzedzającego. Wydajność panelu MBL jest ograniczona przez jego główny wyłącznik. Aktualizacja jest często prostsza, ale może wymagać modernizacji usług komunalnych. Przy wyborze należy wziąć pod uwagę przyszły wzrost obciążenia.


Krok 4: Wykonaj analizę kosztów i korzyści oraz logistyki instalacji

Analizuj całkowity koszt instalacji, a nie tylko cenę komponentów.

  • Porównanie kosztów materiałów:Wyceń panel MBL o żądanej obciążalności prądowej i ilości miejsca. Następnie wyceń równoważny panel MLO PLUS koszt niezbędnego rozłączenia przed panelem (oddzielna obudowa, wyłącznik i ewentualnie osprzęt montażowy). Nie zapomnij o dodatkowym przewodzie i przewodzie potrzebnym do połączenia obu elementów. W wielu nowych budynkach i scenariuszach usług jednopunktowych panel MBL jest bardziej opłacalny.
  • Praca instalacyjna:Instalacja jednego panelu (MBL) jest szybsza niż instalacja dwóch połączonych ze sobą elementów wyposażenia (odłącznik nadrzędny + panel MLO). Oszczędności w pracy mogą zrekompensować wyższe koszty materiałów.
  • Ograniczenia dotyczące przestrzeni i routingu:Czy możesz fizycznie zamontować odłącznik zasilania tam, gdzie powinien? Czy istnieje czysta, krótka ścieżka do poprowadzenia dużych podajników do lokalizacji panelu MLO? Długie i skomplikowane przebiegi podajników są drogie w miedzi i robociźnie. Czasami fizyczny układ budynku wymusza zastosowanie panelu MLO w odległej lokalizacji, zasilanego z centralnej sieci.


Nasze wsparcie:Po dokonaniu wyboru nasz zespół w Wenzhou Kangshuai Electronic Co., Ltd. może dostarczyć dokładne specyfikacje wymaganych uchwytów do paneli. W przypadku panelu MLO określimy samodzielny zestaw końcówek o odpowiedniej obciążalności prądowej, zakresie przewodów i sposobie montażu. W przypadku panelu MBL zapewniamy zintegrowany zespół głównego wyłącznika lub specjalne elementy mocujące dla głównego zespołu wyłącznika. Naszym celem jest uczynienie ostatecznej specyfikacji komponentu najłatwiejszą częścią procesu decyzyjnego, popartą naszymi niezawodnymi danymi produkcyjnymi i specjalistycznymi danymi technicznymi.

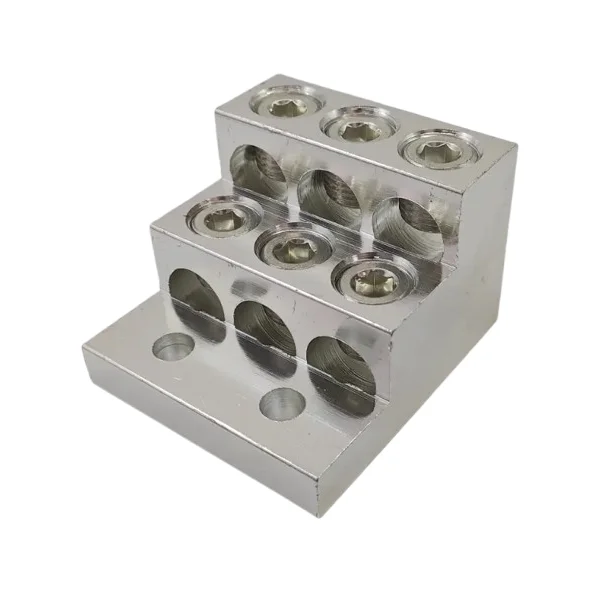

250 MCM-6 6 Conductor Panelboard Lugs



Jakie są najważniejsze specyfikacje uchwytów do paneli?

Niezależnie od tego, czy chodzi o MLO, czy o wyłączniki główne, same występy muszą być określone precyzyjnie. Na Wenzhou Kangshuai Electronic Co., Ltd., produkujemyUchwyty do panelizgodnie z wymagającymi normami i doradzamy naszym klientom, aby zawsze sprawdzali poniższe parametry.


  • 1. Ocena obciążalności
    • Jest to maksymalny prąd ciągły, jaki końcówka może przenosić, nie przekraczając jej temperatury znamionowej. Musi być równa lub większa niż wartość znamionowa magistrali panelu i urządzenia zabezpieczającego znajdującego się powyżej.
    • Typowe wartości znamionowe: 100A, 125A, 150A, 200A, 225A, 400A, 600A itd.
  • 2. Zakres i typ przewodnika
    • Zakres rozmiarów przewodów, które fizycznie akceptuje końcówka (np. #14 AWG do #1/0 AWG).
    • Kompatybilność z miedzią, aluminium lub obydwoma (CU/AL). Nasze uchwyty są często oceniane pod kątem obu parametrów przy odpowiednim dokręcaniu.
  • 3. Specyfikacje momentu obrotowego
    • Dokładna siła dokręcania (w funtocalach lub niutonometrach) wymagana dla śruby zaciskowej. Zbyt małe dokręcenie powoduje przegrzanie; nadmierne dokręcenie może spowodować uszkodzenie przewodu lub końcówki.
    • Na naszych produktach zapewniamy wyraźne oznaczenia momentu obrotowego.
  • 4. Materiał i poszycie
    • Korpus oczka wykonany jest standardowo ze stopu miedzi o wysokiej przewodności.
    • Cynowanie lub srebrzenie ma kluczowe znaczenie, aby zapobiec utlenianiu (szczególnie w przypadku drutów aluminiowych) i zapewnić stabilne połączenie o niskiej rezystancji przez dziesięciolecia.
  • 5. Wykazy i standardy UL
    • Końcówki muszą posiadać certyfikat UL 467 w zakresie uziemienia i łączenia lub certyfikat UL 486A-B w przypadku złączy przewodów.
    • Muszą być odpowiednie dla środowiska (wewnątrz, na zewnątrz, w wilgotnych miejscach).
  • 6. Konfiguracja mechaniczna
    • Montaż na jeden lub dwa otwory.
    • Rozmiar szpilki i rodzaj gwintu.
    • Niezależnie od tego, czy jest to samodzielny zestaw końcówek, czy integralnie uformowany w wyłączniku.


Dostarczanie szczegółowych i dokładnych specyfikacji naszychUchwyty do panelijest podstawową częścią naszych usług. Zapewnia kompatybilność, bezpieczeństwo i długoterminową niezawodność każdej centrali zbudowanej z naszych komponentów.


Podsumowanie i zalecenia końcowe

Podsumowując, różnica między występami głównymi a występami głównego wyłącznika jest określona przez architekturę systemu.Tylko uchwyty główne (MLO)panele są punktami połączeń dla dalszej dystrybucji, opierającymi się na zewnętrznym odłączniku i zabezpieczeniu nadprądowym.Uchwyt wyłącznika głównego (MBL)panele zawierają tę krytyczną ochronę i rozłączają się w obudowie, dzięki czemu nadają się jako sprzęt serwisowy. Wybór zależy od roli panelu w całym systemie elektrycznym. Jako wiodący producent,Wenzhou Kangshuai Electronic Co., Ltd.dostarcza wysokiej jakości, niezawodneUchwyty do panelidla obu konfiguracji. Nasza wiedza gwarantuje, że niezależnie od tego, czy budujesz panel główny, czy podpanel, punkty połączeń – samo serce dystrybucji mocy – zostaną zaprojektowane z myślą o maksymalnym bezpieczeństwie, trwałości i wydajności. Stoimy za każdą końcówką opuszczającą naszą fabrykę, wiedząc, że jest to kluczowy element bezpiecznego i wydajnego układu elektrycznego.


Chcesz wybrać odpowiednie uchwyty do swojego projektu?Nie zostawiaj łączności przypadkowi.Skontaktuj się z ekspertamiw firmie Wenzhou Kangshuai Electronic Co., Ltd., aby uzyskać szczegółowe katalogi produktów, arkusze danych technicznych i spersonalizowaną pomoc w wyborze idealnych uchwytów do tablic rozdzielczych do zastosowań z uchwytami głównymi lub wyłącznikami głównymi. Nasz zespół dba o to, aby Twoje projekty były zgodne z przepisami i trwałe. Poproś o wycenę lub konsultację już teraz.


Często zadawane pytania (FAQ)

Jaka jest różnica między uchwytami głównymi a uchwytami głównego wyłącznika?

P: Czy mogę dodać główny wyłącznik do panelu zawierającego tylko główne zaczepy?

A:Generalnie nie. Panele Main Lug Only są produkowane i wyszczególniane z określoną konstrukcją magistrali, która nie jest zaprojektowana tak, aby umożliwić wewnętrzne dodanie głównego wyłącznika. Obudowa też nie jest do tego skonfigurowana. Aby to osiągnąć, należy wymienić cały panel na wyłącznik główny lub zainstalować przed nim zewnętrzny wyłącznik odłączający, który zasadniczo utrzymuje panel jako MLO zasilany z tego nowego wyłącznika. Zawsze konsultuj się z wykwalifikowanym elektrykiem i zapoznaj się z instrukcjami producenta panelu.

P: Co jest bezpieczniejsze, główny uchwyt czy główny panel wyłącznika?

A:Bezpieczeństwo zależy od prawidłowego zastosowania i montażu. Główny panel wyłączników zapewnia wyraźne, natychmiastowe odłączenie w miejscu panelu, co zapewnia bezpieczeństwo podczas konserwacji i sytuacji awaryjnych. Jednakże panel MLO zasilany z odpowiednio dobranego i umieszczonego przed nim wyłącznika jest równie bezpieczny z punktu widzenia zabezpieczenia nadprądowego. Potencjalne ryzyko bezpieczeństwa powstaje, jeśli odłącznik przed urządzeniem nie jest łatwo dostępny lub jest niewłaściwie oznakowany.

P: Skąd mam wiedzieć, czy mój istniejący panel to MLO, czy ma główny wyłącznik?

A:Otwórz drzwiczki panelu (bezpiecznie i tylko jeśli masz odpowiednie kwalifikacje). Spójrz na górę panelu, gdzie wchodzą przewody serwisowe. Jeśli widzisz duży, pojedynczy przełącznik lub wyłącznik, na którym zgrupowano wszystkie pozostałe wyłączniki i jest on oznaczony jako „Główny”, oznacza to, że masz główny panel wyłączników. Jeśli widzisz tylko zestaw dużych końcówek z podłączonymi grubymi przewodami i brak pojedynczego przełącznika nad wyłącznikami odgałęzień, prawdopodobnie jest to panel MLO. Jeśli jest to MLO, na pokrywie panelu należy również umieścić oznaczenie „Main Lug Only”.

P: Czy główny panel wyłączników ma również główne występy?

A:Tak, technicznie. W głównym panelu wyłącznika dochodzące przewody serwisowe łączą się z występami, które są częścią samego głównego zespołu wyłącznika. Są to występy głównego wyłącznika po stronie linii. Ma więc główne występy wyłącznika. Termin „główne występy” jest zwykle zarezerwowany dla samodzielnych występów znajdujących się w panelu MLO.

P: Czy same występy różnią się w przypadku paneli MLO i MBL?

A:Mogą być. Chociaż oba muszą być przystosowane do natężenia prądu systemu, końcówki MLO są często samodzielnymi elementami przykręcanymi do szyny. Występy wyłącznika głównego są zintegrowane z obudową i konstrukcją wyłącznika. Standardy materiałów i wydajności są równie wysokie, ale ich forma fizyczna i montaż są specyficzne dla ich zastosowania. W naszej fabryce produkujemy oba typy, aby spełnić różne wymagania mechaniczne i termiczne odpowiednich instalacji.
